Ngày nay, có khoảng 20 loại ổ phích cắm điện thường được sử dụng trên toàn thế giới. Chúng khác nhau về điện áp chuẩn , hình dáng, kích cỡ và loại kết nối. Thông số của chúng khi được sử dụng trong các quốc gia được thiết lập bởi một Tiêu chuẩn Quốc tế - IEC. Tất nhiên, kèm theo đó là giá bán từng loại ổ cắm và phích cắm điện cũng sẽ khác nhau. Có nhiều đặc điểm để có thể nhận biết chúng :

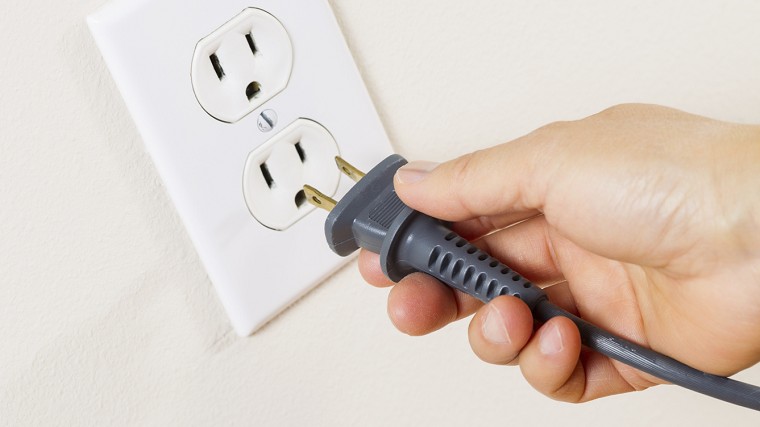

Ổ phích cắm dùng trong gia đình
Các loại phích cắm thường dung nhất hiện nay trong các gia đình là loại 2 chấu không nối đất, điện áp phổ biến trong khoảng 100V ~ 240V và kèm theo là phích cắm có số khe tương ứng.
Hoặc loại phích 3 chấu có nối đất, điện áp trong khoảng 220V ~ 240V , dòng điện trong khoảng 2,5 tới 16V, kèm theo loại ổ cắm tương thích.
Ổ phích cắm công nghiệp
Đó là các thiết bị được dung để kết nối với nguồn điện điện đánh ở điện áp và dòng điện cao hơn trong gia đình. Chúng thường được sử dụng trong các hệ thống đa pha , với dòng cao, hoặc khi bảo vệ khỏi các mối nguy hiểm môi trường. Ổ phích cắm công nghiệp thường có thể có nắp đậy chống nước, áo chống thấm, hoặc có thể cùng hoạt động với một cầu trì để ngăn chặn những tình huống bất ngờ ngắt kết nối. Một số loại kết nối được chấp thuận cho khu vực nguy hiểm như mỏ than hoặc các nhà máy hóa dầu, nơi có khí dễ cháy có thể có mặt.
Hầu như tất cả các phích cắm điện ba pha trong công nghiệp sẽ có từ 3 chấu trở lên, có chấu mát (nối đất) tuỳ theo thiết bị điện. Nhưng cũng có thể không có vì ba pha tải như động cơ không cần tới. Phích cắm như vậy sẽ có bốn chấu. Nhiều loại phích cắm 5 chấu dùng trong các trường hợp đặc biệt.

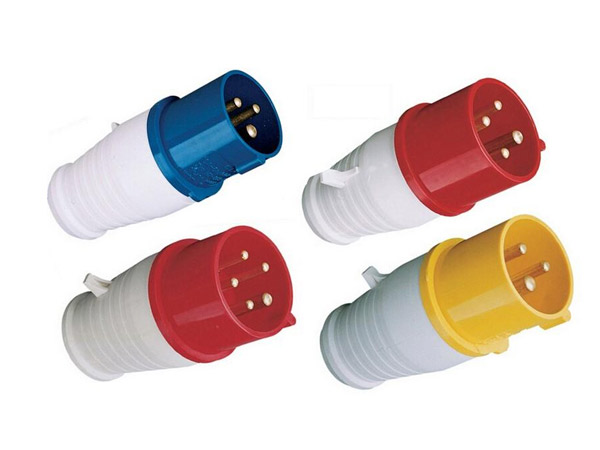

Phân loại phích cắm điện theo mầu sắc
Chúng ta có thể phân biệt dễ dàng qua màu sắc các sản phẩm để biết được phạm vi sử dụng của chúng. Các màu sắc của một IEC 60.309 cắm hoặc ổ cắm cho điện áp và tần số của nó đánh giá. Những màu sắc phổ biến nhất là màu vàng (125 V), màu xanh (250 V), và màu đỏ (400 V). Các phiên bản màu đen (500 V) thường có thể được tìm thấy trên tàu.
Ví dụ vể ký hiệu trên phích cắm điện, màu sắc phổ biến là vàng 100-130 volt và 50-60 Hz, màu xanh cho 200-250 volt và 50-60 Hz, và màu đỏ cho 400-480 volt và 50-60 Hz. mã màu sắc phụ thuộc vào mức cao nhất, pha-pha, điện áp. Ngoài màu sắc mã hóa điện áp và tần số được mã hóa bởi các vị trí rãnh then. Các phụ kiện màu xanh thường được sử dụng để cung cấp ổ cắm bên ngoài thời tiết khả năng chống cho bộ máy ngoài trời. Các phụ kiện màu vàng được sử dụng để cung cấp biến áp cách ly 110 cung cấp V cho các trang web xây dựng Vương quốc Anh để làm giảm nguy cơ bị điện giật và sử dụng này tràn vào sử dụng các công cụ quyền lực bên ngoài của môi trường xây dựng.
Phân loại ổ phích cắm công nghiệp
- Ổ cắm điện 1 pha
- Ổ cắm điện 2 pha
- Ổ cắm điện 3 pha
